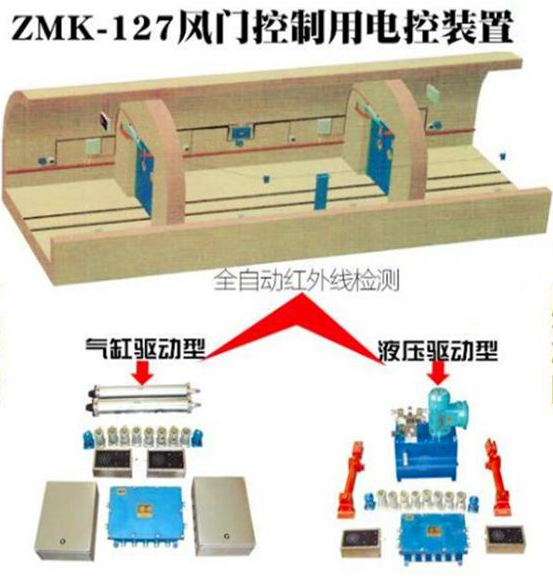

風門自動控制裝置主要有可編程控制器、觸摸屏以及信號傳感器等器件組成。工作人員可通過觸摸屏上的操作按鈕來進行相應的操作，觸摸屏將信號傳送至可編程控制器，PLC接收到這些輸人信號后，將它們存放在CPU的輸人存儲區，CPU根據預先編好的程序，對輸人信號進行運算、處理，其結果存放在CPU的輸出存儲區，然后將這些處理結果通過輸出模塊輸出數字量/模擬量信號，控制繼電器的得電/失電或指示燈的開亮/熄滅，從而達到邏輯控制的目的。PLC用于邏輯控制時，其功能相當于多個無觸點繼電器的邏輯組合。

信號傳感器采用的是霍爾傳感器，霍爾傳感器將感應到的風門的信號傳送到可編程控制器的輸人端．可編程控制裝置是整個控制系統的核心部分。它對來自觸摸屏的信號以及霍爾傳感器的信號進行處理，對風門的各個狀態進行不斷的判斷，從而對風門進行控制。在整個系統運行過程中，上位機隊整個運行過程以及各個風門的狀態進行監控，使系統更加安全可靠。

風門自動控制裝置的功能

風門電控系統，可實現風門的手動和自動控制。在主控、安全方面，手動設有接觸器和繼電器互鎖，自動有接觸器互鎖及PLC互鎖，自動主要采用西門子公司的S7一200系列可編程控制器實現自動控制，并通過上位機對整個運行過程以及各個風門狀態進行監控，使系統更加安全可靠。手動方式可通過操作臺上的按鈕來實現，并配備有風門狀態顯示板，達到了簡單、方便、直觀的目的。

風門自動控制裝置應用效果

通過PLC全數字控制系統在我礦風門控制系統中的應用，滿足了我礦正常通風要求，并且基本杜絕了機電事故，實踐證明該套電控系統，性能優良，保護齊全，具有較強的自診斷能力，故障率小，控制精度高，操作簡單，維護方便，大大提高了風門控制系統的安全可靠性能，保證通風系統正常運行。
