皮帶聯動防逆流裝置,自動皮帶巷防逆流風門
作者:helilong 時間：2020-05-11 11:14

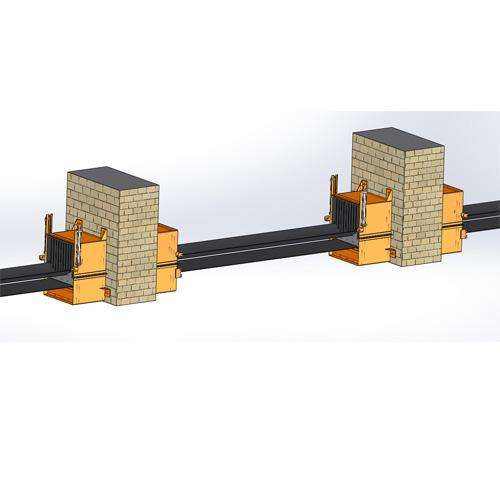

皮帶聯動防逆流裝置,自動皮帶巷防逆流風門針對原來使用的皮帶防逆流裝置存在的問題，結合井下生產實際，對原設計進行優化設計，研究設置了一套皮帶聯動防逆流裝置，可以達到皮帶啟動時防逆流板可以自動打開，不影響正常出渣生產，皮帶停止或者發生突出事故時防逆流板可以及時自動關閉，防止事故擴散。
該設計采用壓風為動力，使用汽缸為執行元件，帶動防逆流板運動。當皮帶開關QBZ-200啟動時，開關內1 #和9#接點有AC36v交流電通過信號線送至4v310電磁閥，電磁閥導通，SC63 *200汽缸收縮，帶動防逆流板打開。當皮帶開關停止或者開掘工作面發生突出事故或瓦斯異常時，瓦斯電閉鎖起作用，皮帶啟動開關QBZ-200內1 #和9# 接點失去AC36v交流電，電磁閥閉合，SC63 * 200汽缸伸出，防逆流板閉合。防逆流板控制原理如圖示：
皮帶聯動防逆流裝置,自動皮帶巷防逆流風門防突反向風門是防止突出時瓦斯逆流進人風道而設置的通風設施。設置反向防突風門可以有效起到防突作用，是井下有效的安全措施之一。由于反向風門多建在進風和回風流交匯處，需要解決好運輸系統穿越反向防突風門漏風和逆向隔斷裝置。在一礦丁二采區防突區域開掘工作面施工中出渣運輸系統過防突風門，開始時使用40T刮板運輸機防逆流裝置。過刮板運輸機的通道設置在風門墻體下部，刮板運輸機槽上平面不高于巷道地板，距刮板運輸機通道上平面不高于 0·2m，刮板運輸機兩幫間隙不大于50mmö風門墻體刮板運輸機通道安設防逆風裝置，可采用防逆流木擋板或橡膠皮帶。采用擋板隔斷，安裝方式為下傾斜均力吊掛（一旦發生突出時，氣體沖擊可以自動關閉），放炮時人為將擋板放下，并用虛煤封堵嚴實，嚴防漏風。采用橡膠皮帶時，厚度不小于61灬，周邊大于通道100mm以上，通道兩側都要安裝。該方案在使用中存在著維護量大、影響時間多，漏風量大，增加一部設備和人員，管理維護成本高等缺氣為解決40T刮板運輸機防逆流裝置存在的問題，減少一部設備和人員，使皮帶直接過防突風門，在皮帶過防突風門處墻體兩側使用10mm厚的鋼板進行封閉，皮帶下部 3 * 1200擋板封閉，皮帶中部使用200* 1200擋板封閉，皮帶上部外側使用8開* 1200擋板作為活動擋風板，皮帶上部里側使用800 * 12開擋板作為防逆流板。封閉擋板、擋風板和防逆流板加厚度不小于6mm 橡膠皮帶裙邊，周邊大于通道100mm以上。不出渣時防逆流板封閉，出渣時人工操作吊起防逆流板。該方案存在著防突逆流板不能和皮帶聯動升降，在使用存在著施工人員圖省事，為了不影響出渣人為用鐵絲等把防逆流板吊起來的情況，使皮帶防逆流板起不到應有的防逆流效果。
